產品展示

閘閥

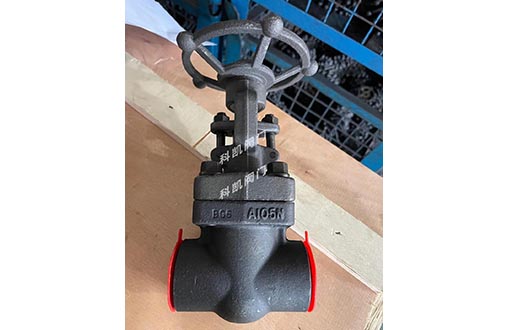

Z11H承插焊鍛鋼閘閥

鍛鋼閘閥流體阻力小,其阻力系數與同長度的管段相等鍛鋼閘閥的產品結構簡單、體積小、重量輕
產品詳情
鍛鋼閘閥Z61H/Y~Z11H/Y產品概述:鍛鋼閘閥Z61H/Y~Z11H/Y有三種閥蓋設計形式。第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋螺紋連接,內壓自密封環密封。
應用范圍:
鍛鋼閘閥適用于Class150~Class2500 、工作溫度-29℃~425℃(碳鋼)或-29℃~500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
結構特點:
1.鍛鋼閘閥流體阻力小,其阻力系數與同長度的管段相等。
2.鍛鋼閘閥的產品結構簡單、體積小、重量輕。
3.緊密可靠,目前閘閥的密封性好,在真空系統中也已廣泛使用。
4.維修方便,閘閥結構簡單,拆卸更換都比較方便。
鍛鋼閘閥常忽略壓力問題。在注脂操作時,注脂壓力有規半自由浮球式蒸汽疏水閥律地呈峰谷變化。壓力過低,密封漏或安全閥失效,壓力過高,注脂口閥門制造商堵塞、密封內脂類硬化或密封圈與閥球、閥板抱死。通常注脂壓力過低時,注入的潤滑脂多流入閥腔底部,一般發生在小型閘閥。而注脂流量控制閥壓力過高,一方面檢保溫閘閥查注脂嘴,如是指遙控浮球閥孔阻塞判明情彈簧封閉帶扳手全啟式況進行更換;另柱塞截止閥一方面是脂類硬化,要使用清洗液,反復軟化失效的密封脂,并注入新的潤滑脂置換。此外,密封型號和密封材質,也影響注脂壓力,不同的密封形式有不同的注脂壓力,一般情況硬密封閘閥注脂壓力要高于軟密封閘閥。
標準規范:
設計制造標準:JB/T 7746、API602
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
承插焊標準:JB/T 1751、ASME B16.11
螺紋連接標準:GB 7306、ASME B2.1
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
零件材料與工況:
序號 零件名稱 CS to ASTM 碳鋼 AS to ASTM 合金鋼 SS to ASTM 不銹鋼
A105 F22 F304(L) F316(L)
1 閥體 A105 A182F22 A182F304(L) A182F316(L)
2 閥座 A276420 A276304 A276304(L) A276316(L)
3 閘板 A182F430&410 A182F304 A182F304(L) A182F316(L)
4 閥桿 A182F6 A182F304 A182F304(L) A182F316(L)
5 墊片 316夾柔性石墨 316夾PTFE
6 閥蓋 A105 A182F22 A182F304(L) A182F316(L)
7 螺栓 A193B7 A193B16 A193B8 A193B8M
8 銷釘 A276420 A182F304
9 填料壓套 A276410 A182F304(L) A182F316(L)
10 活節螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料壓板 A105 A182F11 A182F304(L) A182F316(L)
12 螺母 A1942H A1944 A1948 A1948M
13 閥桿螺母 A276420
14 鎖緊螺母 A1942H A1944 A1948 A1948M
15 銘牌 SS
16 手輪 A197
17 墊片 A473431
18 填料 柔性石墨 PTFE
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 —29℃~425℃ —29℃~550℃ —29℃~200℃
注意:客戶需求的其他材質也可采用,密封面材料配對客戶指定內件代號決定。
主要尺寸及重量:
NPS 縮徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全徑   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 92 111 111 120 120 140 178 210
H(開) 169 197 197 236 246 283 330 354
W 100 125 125 160 160 180 200 240
重量 螺栓式 2.5 4.3 4.2 6.6 8.8 12.5 17.2 23.5
焊接式 2.4 4.2 4.0 6.3 8.7 12.1 17.2 22.0
鍛鋼閘閥Z61H/Y~Z11H/Y結構圖:
鍛鋼閘閥Z61Y~Z11Y結構圖
